Ambulancia de Carretera Tipo C - Innovación y eficiencia en atención prehospitalaria

La EE MAN TGE es un vehículo ambulancia Tipo C completamente equipado según normativa UNE-EN 1789, listo para servicio de transporte sanitario no programado
con máxima seguridad, confort y eficiencia operativa.

Descargar catálogo [ES]

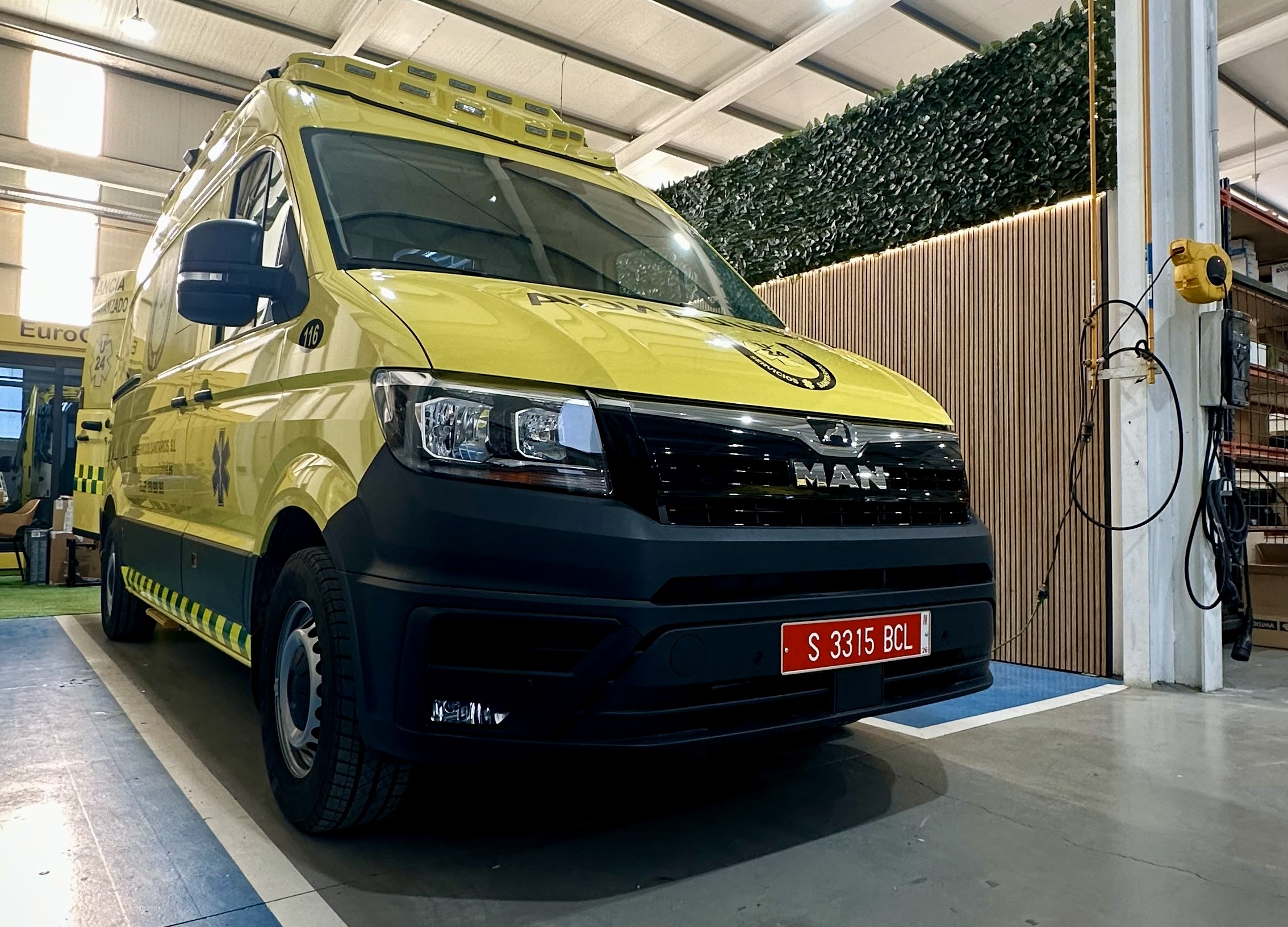

Vehículo base y características generales

Especificaciones del Vehículo MAN TGE

Ambulancia Tipo C transformada sobre vehículo tipo furgón con potencia de 180 CV (130 kW), MMA 3.500 kg, tracción 4x2. Suspensión y sistemas de freno adaptados para transporte de personas según normativa vigente. Control de estabilidad y antibloqueo de frenos Airbags de conductor y acompañante Faros antiniebla delanteros y traseros Sistema de cámara de marcha atrás

Seguridad y Accesos

Tres asientos delanteros con cinturones de seguridad de tres puntos. Puertas con accionamiento centralizado y señal de aviso si quedan abiertas durante la marcha. Puertas traseras de doble hoja con apertura mínima 180º y puerta lateral corredera con peldaño eléctrico de 400mm con salida horizontal a demanda.

Sistema de separación y comunicación

Mampara Completa

Separación total entre cabina de conducción y compartimento asistencial fabricada en PVC espumado, garantizando aislamiento acústico y hermeticidad.

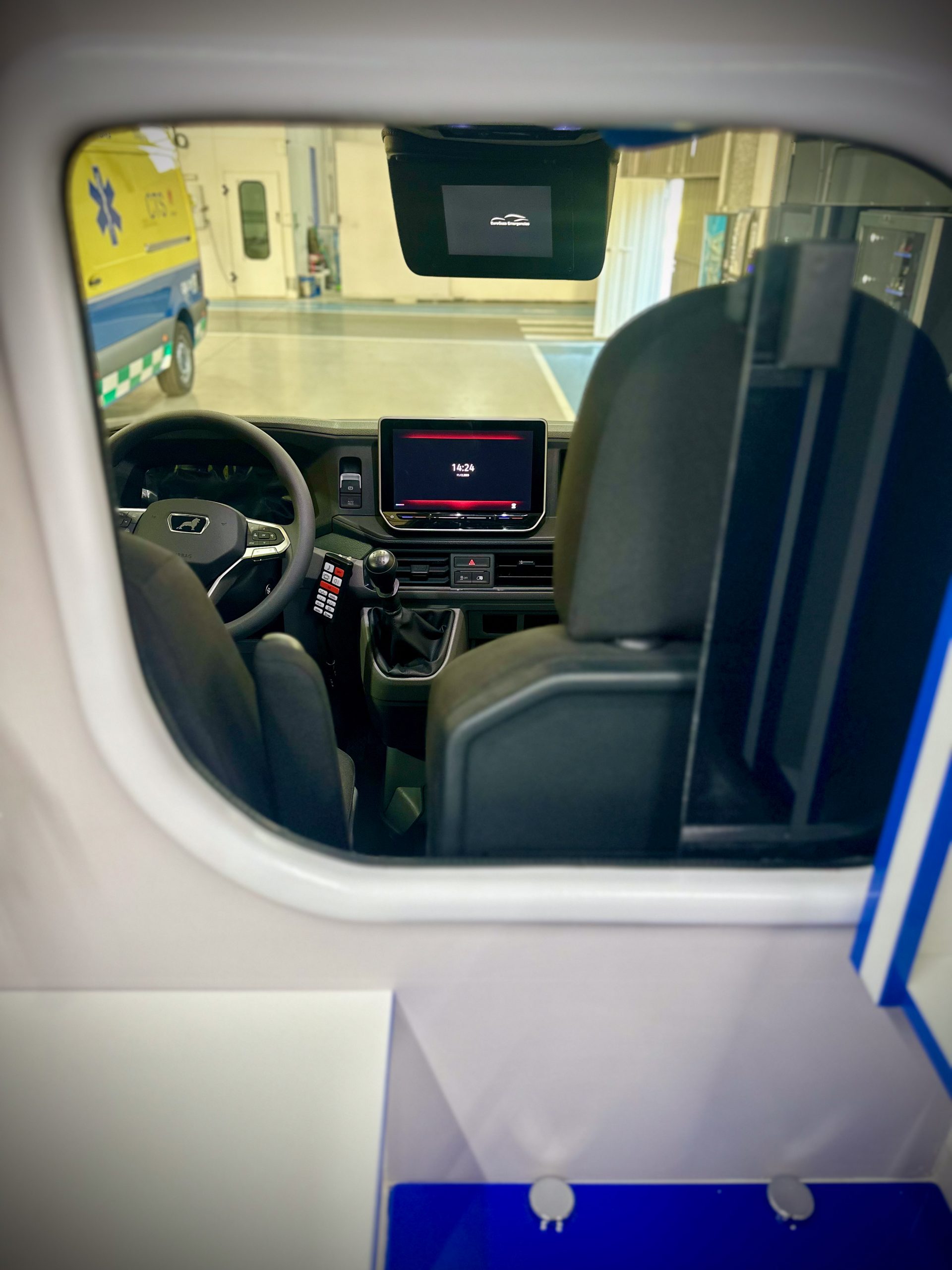

Ventana Corredera

Ventana de cristal de seguridad de 0,2789 m² que permite contacto visual directo con el conductor, con sujeción para impedir apertura involuntaria.

Intercomunicador

Sistema de manos libres marca FONESTAR modelo KE-404 para comunicación entre cabina de conducción y compartimento asistencial.

Señalización óptico-acústica de emergencia

Sistema integral conforme a Reglamento CEPE ONU R65 y Tipo V-1, con visibilidad
de 360 grados alrededor del vehículo para operaciones de emergencia.

Spoiler Techo Delantero

Sistema SIRIO 18-1 con 12 LED azules frontales, 2 LED laterales derecho e izquierdo, tecnología de alta luminosidad integrada aerodinámicamente.

Spoiler Techo Trasero

6 LED azules traseros, 1 LED lateral por lado, 2 focos de trabajo LED blanca fija frontales y 1 foco lateral a cada lado con inclinación 45º.

Sistema Acústico

Amplificador de sirena 100W con megafonía, altavoz de neodimio, mando remoto y micrófono integrado. Zumbador de marcha atrás con interruptor I/O.

Instalación eléctrica avanzada

Sistema eléctrico diseñado según norma UNEEN 1789 y IEC 60364-7-721:2017, garantizando total seguridad para personas y equipos. Todo el cableado tipo automoción canalizado con tubo corrugado.asegurando el cumplimiento de los estándares internacionales en señalización y seguridad vial.

Componentes Principales

  • Batería principal y batería auxiliar con relé separador
  • Pulsador de unión de baterías para arranque auxiliar
  • Conector empotrado DEFA MiniPlug Xtreme para carga externa
  • Dispositivo anti-arranque automático cuando está conectado a toma exterior
  • Desconectador general marca DEAFF modelo 08.0809

Tomas Eléctricas

  • 6 tomas de 12V marca LITTELFUSE
  • 5 tomas de 220V marca ABB NIESSEN, con circuitos independientes y protecciones separadas de fácil acceso.
  • Las tomas de diferentes tensiones no son intercambiables, cumpliendo punto 4.2.4.5 de norma UNEEN 1789.

Sistema eléctrico fiable y seguro

El sistema permite realizar tareas de supervisión y control de nivel de botellas de oxígeno, facilitando labores de mantenimiento y reemplazo mediante indicadores lumínicos de estado.

Pantalla Táctil

Una unidad marca ARSILICI instalada en cabina de conducción para control de iluminación, climatización, visualización de estado de baterías, voltaje e intensidad.

Botonera de Control

Una unidad instalada en habitáculo sanitario para gestión de funciones desde el compartimento del paciente.

Módulos CPU

4 centralitas con entradas y salidas necesarias, localizadas en CEBT. Visualización LED verde/rojo para detección de fallos en dispositivos.

Convertidor 12/220V

Inversor de onda senoidal pura @1.500W con indicador de carga visualizado en pantalla CANbus.

Cargador de Batería

40 amperios marca JYNS modelo JYCH-1240 con ventilador de refrigeración y protecciones integrales contra cortocircuitos.

Cabina asistencial: materiales y estructura

Compartimento del paciente diseñado con materiales ultraligeros termoconformados, propiedades antibacterianas, antivirales, antifúngicas, lavables y resistentes a desinfectantes habituales.

Seguridad contra Incendios

Todos los materiales interiores con velocidad de propagación de llama inferior a 100 mm/min según norma ISO3795:1989.

Forrado ABS PMMA

Techo, laterales y puertas recubiertos de ABS PMMA termoconformado con proyectado de poliuretano de alta densidad (PU). Terminación de baja masa y alta resistencia.

Suelo Antideslizante

Lámina marca MARIANO TAFALLA modelo Sintasol, grado R10 según norma DIN 51130.2014. Características impermeables, ignífugas y lavables.
Reforzado interior de carrocería mediante pletinas, chapas y piezas metálicas en puntos de anclaje de equipos electromédicos, botellas de oxígeno, portasueros y extintores, soportando esfuerzos de aceleración/desaceleración 10G.

Mobiliario y almacenamiento integrado

Normativa principal

Mobiliario integrado marca EURO GAZA EMERGENCIAS con múltiples espacios para material fungible, equipos electromédicos con soportes, ampulario e inmovilizadores.

Material ultraligero termoconformado con características antimicrobianas, resistente, de fácil limpieza y desinfección. Cajones y cajoneras con cierres de seguridad marca SOUTHCO.

Fijación de dispositivos

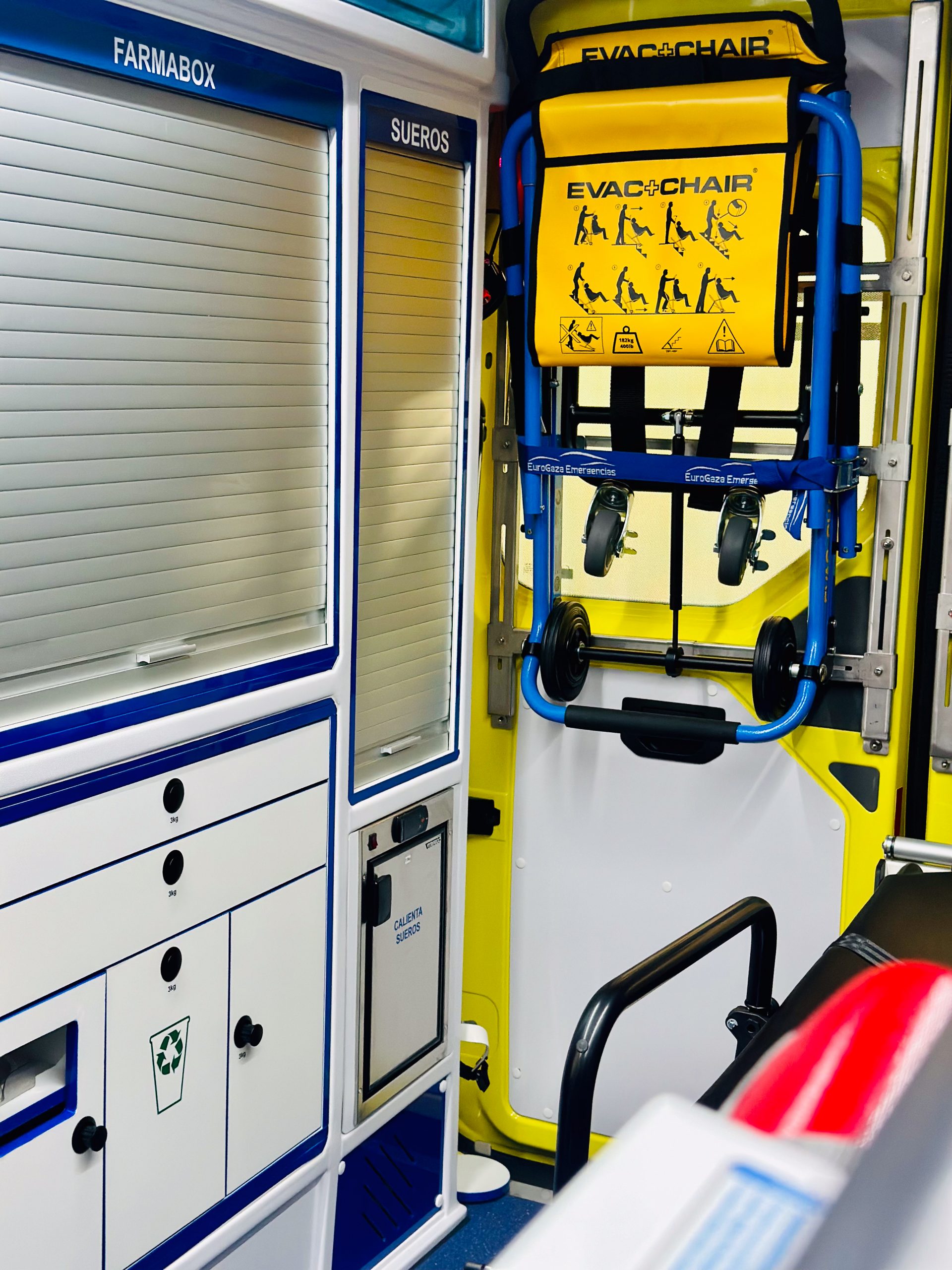

  • Mueble farmabox e infusión en lateral derecho
  • Mueble aéreo con bazares en lateral izquierdo (4
    compartimentos)
  • Mueble aéreo con bazares en lateral derecho
  • Mueble con huecos para sueros en planos inclinados

Mecanismos de Cierre

Cajones y puertas con sistemas que impiden apertura involuntaria, resistiendo impactos 10G. Puertas hacia arriba con bisagras de accionamiento voluntario.

Tapas Transparentes

Armarios y bodegas con tapas transparentes para visualizar contenido desde el exterior sin necesidad de apertura.

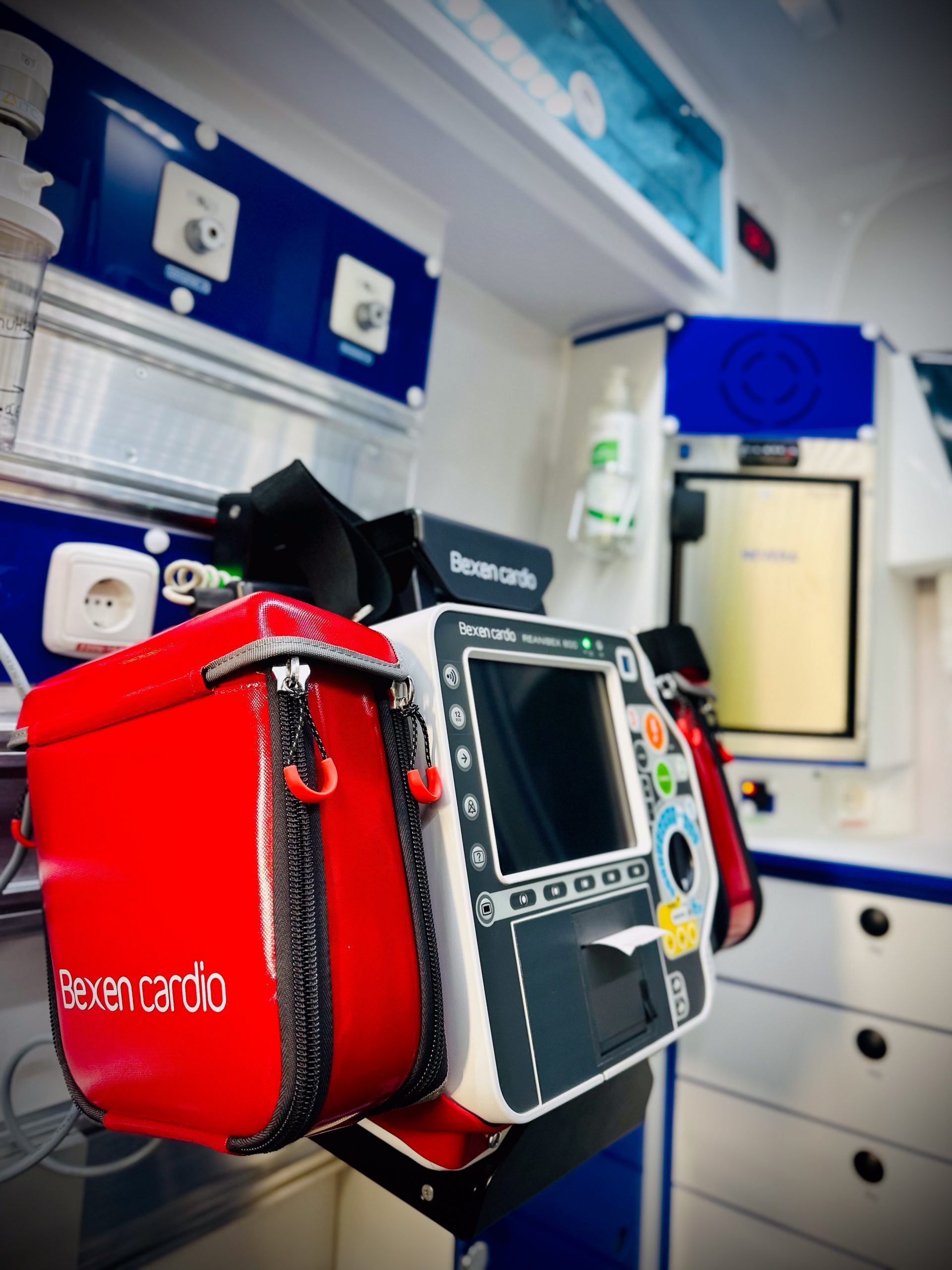

Sistemas de retención y fijación 10G

Equipos electromédicos y dispositivos diagnóstico-terapéuticos con soportes de seguridad homologados capaces de resistir aceleraciones y desaceleraciones de 10G según punto 4.4.11 norma UNE-EN 1789.

Seguridad Contrastada

Protección ante situaciones de impacto, reduciendo riesgo de lesiones durante choques o paradas repentinas.

Procesos Ergonómicos

Modulación de equipos médicos según importancia considerada por personal médico, de forma rápida y efectiva.

Flexibilidad

Protección ante situaciones de impacto, reduciendo riesgo de lesiones durante choques o paradas repentinas.

Guías Perfil Multifunción

2 guías móviles y 3 guías fijas marca EUROGAZA EMERGENCIAS para sujeción de equipos de electromedicina. Sistema integrado de dos piezas: una fija anclada en pared lateral y una móvil que se desplaza sobre guías.

Soportes Graduables

  • Soporte para silla Evac Chair
  • Soporte tablero RCP en puerta trasera
  • Soporte para 3 cajas de guantes

Correas y Accesorios

  • Correas para material de inmovilización
  • 3 correas para mochilas
  • 3 soportes para cascos

Soportes específicos

  • Soporte para bomba de infusión
  • Soporte para camilla cuchara
  • Soporte para tablero espinal

Climatización y Ventilación

Extractor/Ventilador

Equipo 12V marca AudioBUS modelo AT2015-12 con dos sentidos de giro instalado en techo. Proporciona más de 50 cambios de aire por hora con vehículo parado

Equipo de A/A

Sistema trasero 12V con termostato independiente. Instalación impide entrada de gases de escape al compartimento del paciente.

Equipo de A/A

Marca AUTOCLIMA modelo EH60 instalado en parte superior con salida a través de toberas para compartimento del paciente. Control independiente desde cabina asistencial.
Sistemas de calefacción y refrigeración controlados de forma independiente desde el compartimento del conductor, cumpliendo punto 4.4.7.1 de norma UNE-EN 1789.

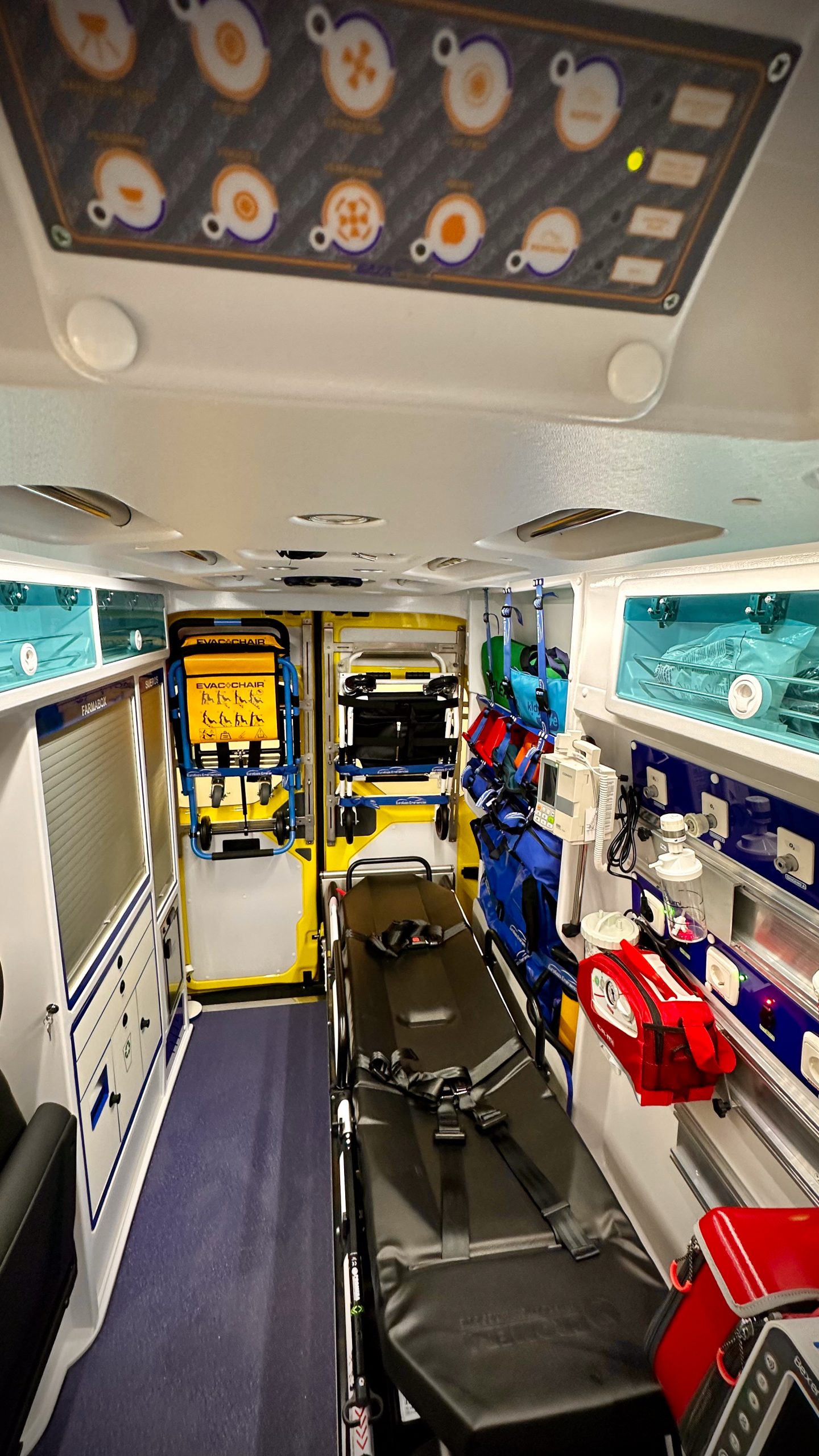

Iluminación interior LED

Sistema completo de iluminación con tecnología LED integrado en techo central, mayoritariamente indirecta para evitar estrés del paciente y aumentar sensación de confort. Control mediante sistema CANbus.

Focos Dicroicos

3 unidades marca LightED modelo MR16 de 5000K, 620 lm, CRI >80. Dos orientables sobre camilla asistencial y uno en zona de acceso.

Barras LED Alta Intensidad

2 barras marca PREVENT de L=2060mm con luz penumbra incorporada y encendido automático al abrir puertas traseras.

Faro Portátil

Marca PREVENT modelo LAPR279MG con conexión a toma 12V, soporte a pared y base imantada para uso exterior.
Adicionalmente: 2 micro LED luz roja para señalización de puertas abiertas, plafón LED en techo de cabina de conducción y reloj termómetro digital para habitáculo sanitario.

Instalación de gas medicinal

Sistema de oxígeno conforme a Real Decreto 1800/2003, Ley 29/2006, RD 1345/2007, RD 2060/2008, Orden SSI/23/2015, normativas UNE-EN 5359 y UNE-EN 13348.

Oxígeno Estacionario

Instalación localizada en compartimento exterior con acceso desde puerta lateral izquierda. Canalizaciones independientes para cada botella desde conexión hasta toma de paciente.

  • 2 botellas de oxígeno fijas con anclaje doble marca EUROGAZA
  • Reguladores de presión según EN ISO 10524-1/2/3:2019
  • Caudalímetros según EN ISO 15002:2008
  • 6 unidades terminales de salida tipo NF

Oxígeno Portátil

Sistema complementario para uso fuera del vehículo con botellas portátiles y reguladores de presión con caudalímetro.

  • 2 anclajes para botellas portátiles marca EUROGAZA
  • 2 caudalímetros de reloj con toma rápida O2 NF
  • 2 vasos humidificadores
  • 2 unidades terminales de entrada tipo NF

Latiguillos de conexión conforme a Norma EN ISO 5359:2014+A1:2017 marca ITC. Tubería interior PVC, refuerzo de fibra de poliéster, cubierta exterior PVC. Presión máxima trabajo 10 bar.

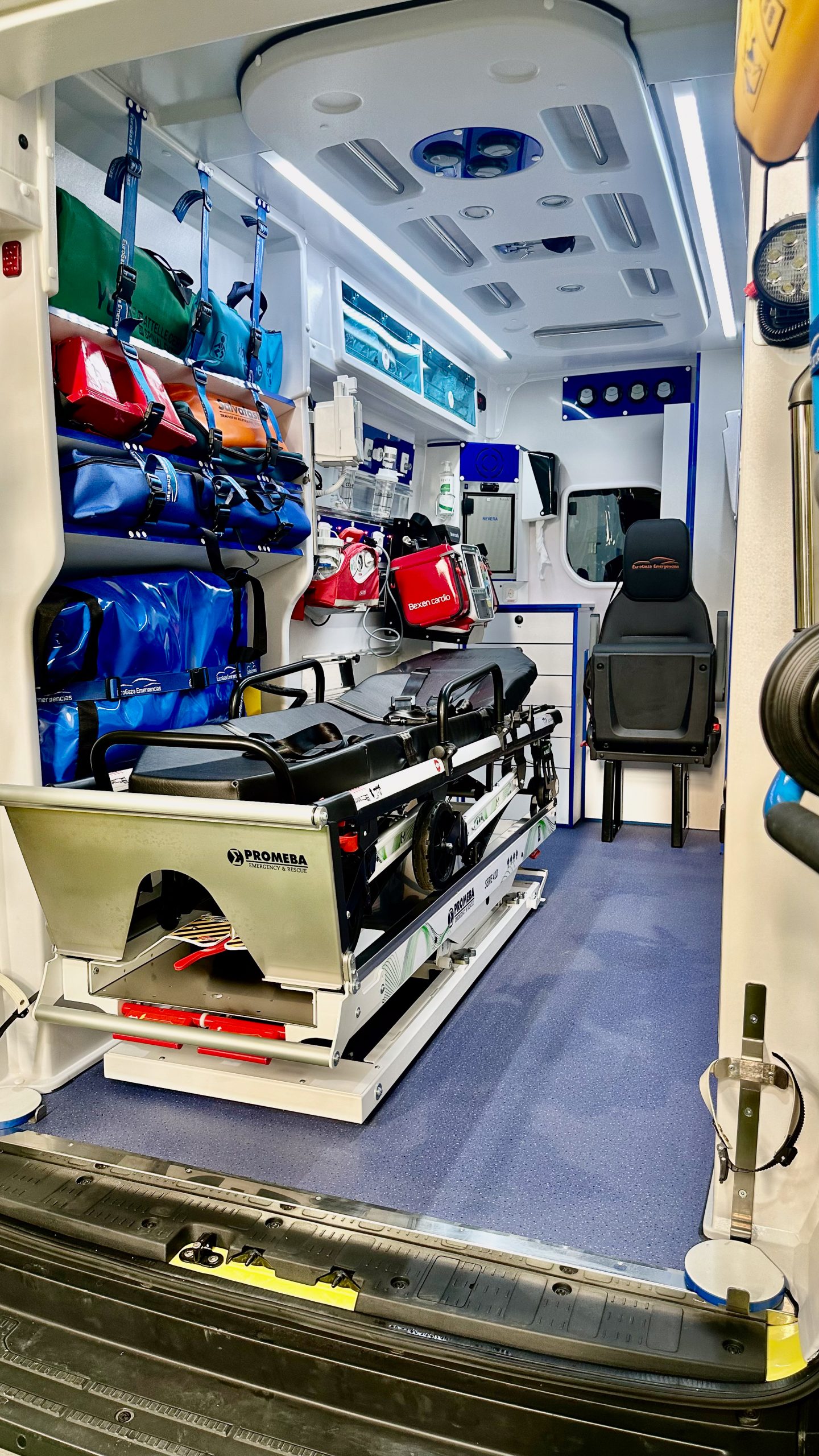

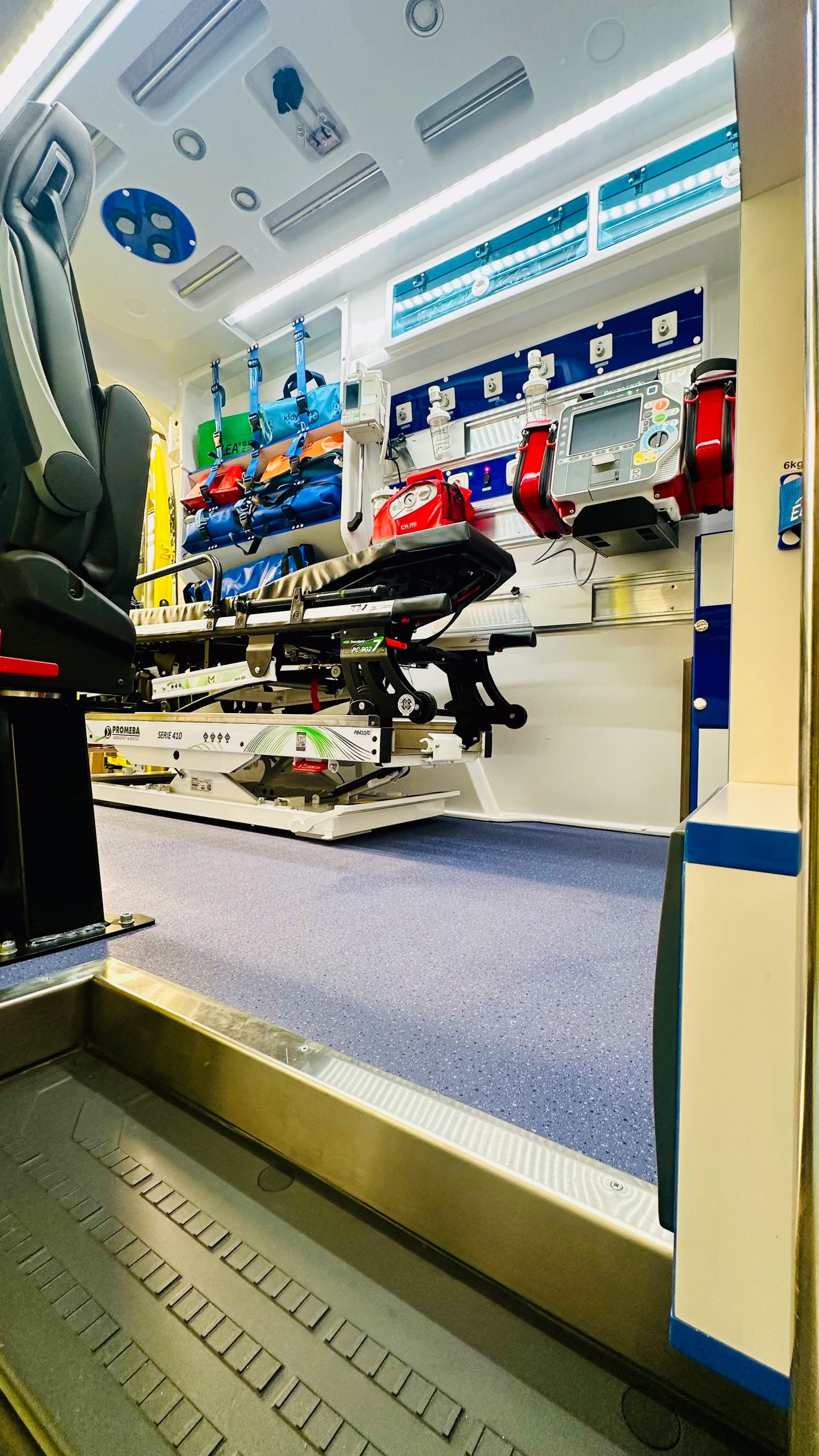

Equipamiento sanitario principal

  • Camilla de Transporte

    Marca PROMEBA modelo PC-901 con colchón termosellado. Sistema de fijación seguro a bancada, altura regulable, respaldo articulado y ruedas con freno.

  • Bancada de Transporte

    Marca PROMEBA modelo PB-410. Sistema de anclaje al suelo técnico cumpliendo reglamentación CEPE ONU R14, R16 y R17. Mecanismo de carga y descarga suave.

  • Nevera Médica

    Marca VITRIFRIGO modelo FG10 COLD para conservación de medicamentos y vacunas a temperatura controlada. Capacidad adecuada para material termosensible.

  • Calienta sueros

    Marca VITRIFRIGO modelo FG10 WARM para mantener sueros y fluidos a temperatura corporal antes de administración al paciente.

Butacas y Asientos

Butacas tipo M1 fijadas al suelo con asiento plegable, cinturón de seguridad de tres puntos con sensorización y reposacabezas. Material lavable cumpliendo reglamentos R14, R16 y R17.

  • 1 butaca fija en cabezal de camilla con sensor de presencia
  • 1 butaca giratoria en lateral derecho de camilla
  • Alarma visual/sonora de presencia y colocación de cinturón vía CANbus

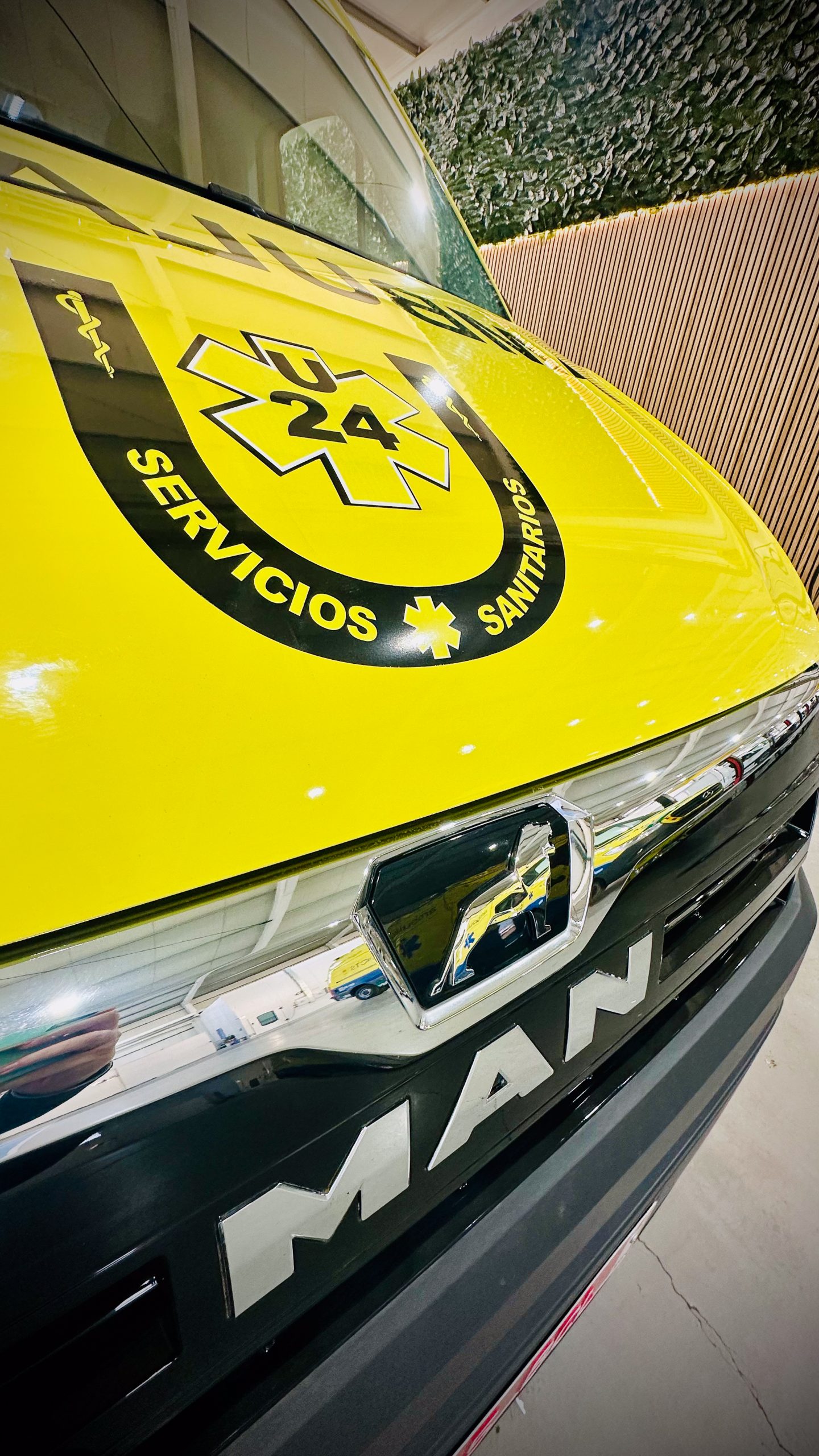

Rotulación exterior y certificaciones

Reconocimiento y Visibilidad

Color carrocería base: Amarillo RAL 1016 o Blanco RAL 9010. Si se selecciona blanco, incluye amarillo RAL 1016 o rojo fluorescente RAL 3024 adicional.

Material reflectante micro prismático marca ORAFOL modelo ORALITE® VC 412RA ECE 104 Clase C, ensayado según documento ECR-R 104. Producto flexible adaptable a superficies curvadas con tecnología RapidAir®.

  • Emblema reflectante azul "Estrella de la vida" (mínimo 500mm) en techo, laterales y parte trasera
  • Palabra "AMBULANCIA" en letras mayúsculas reflectantes altura mínima 100mm
  • Reflectores catadióptricos color rojo en extremo posterior
Certificaciones
ISO 9001
Gestión de Calidad
ISO 14001
Gestión Ambiental
ISO 45001
Seguridad y Salud
UCA
Homologación
